6063材料介紹

6063材料主要合金元素為鎂與硅，具有良好加工性能佳、優(yōu)良的可焊接性、擠出性及電鍍性、良好的抗腐蝕性、韌性，易于拋光、上色膜，陽極氧化效果優(yōu)良，是典型的擠壓合金。它的強度低于6061，具有良好的擠壓性能，可用于制作復雜截面形狀的型材。6063鋁合金型材以其良好的塑性、適中的熱處理強度、良好的焊接性能以及陽極氧化處理后，表面華麗的色澤等諸多優(yōu)點而被廣泛應用于建筑型材、工業(yè)型材、各種支架，模組，邊框，框架導軌等場景。

6063鋁型材的性能優(yōu)勢：優(yōu)越的加工性能，優(yōu)良的可焊性、擠出性及電鍍性，良好的抗腐蝕性、韌性，易于拋光，上包膜，陽極氧化效果優(yōu)良。

6063鋁型材廠家：6063鋁型材是中亞鋁業(yè)的優(yōu)勢產(chǎn)品之一，生產(chǎn)的6063鋁合金板遠超國家標準，且提供原廠質保書

6063鋁型材報價：發(fā)貨當天南海鋁錠價+加工費（根據(jù)鋁型材的規(guī)格和用量報價），中亞鋁業(yè)報價電話：13632919686，同V

6063鋁型材技術參數(shù)包括：

狀態(tài)：O,H112,T4,T6,T651

6063化學成分

鋁 Al ：余量

硅 Si ：0.20～0.60

銅 Cu ：0.10

鎂Mg:0.45～0.9

鋅 Zn：0.10

錳 Mn：0.10

鈦 Ti ：0.10

鉻 Cr：0.10

鐵 Fe： 0.35

6063物理性能及特點

6063鋁型材的退火溫度

6063合金的退火溫度為：415℃×(2-3)h以的降溫速度冷至260℃

6063鋁型材的固溶溫度以及相關性能

6063鋁板的固溶溫度是：520℃

經(jīng)過熱處理強化，具有較高的沖擊韌性，對缺陷不敏感。

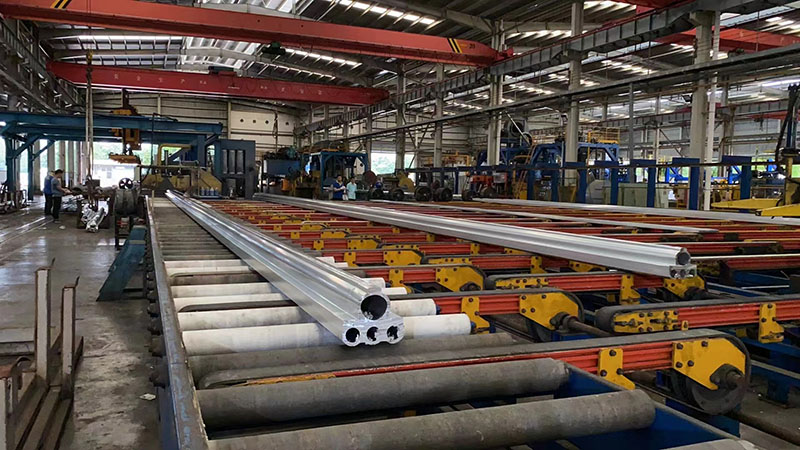

具有良好的熱塑性，可以高速擠壓成復雜、薄壁、中空的型材或具有復雜結構的鍛件。淬火溫度范圍寬，淬火敏感性低。擠壓和鍛造脫模后，只要溫度高于淬火溫度，可通過噴水或浸水進行淬火。薄壁件（厚度小于3mm）也可以進行風冷淬火。

具有優(yōu)異的焊接性能和耐腐蝕性能，不易發(fā)生應力腐蝕開裂。在可熱處理的鋁合金中，尚未發(fā)現(xiàn)6063中出現(xiàn)應力腐蝕開裂現(xiàn)象。

加工后的表面非常光滑，易于陽極氧化和著色。缺點是如果在淬火后放置一段時間，強度會受到不利影響（停車效應）。
